Vsebina kompleta

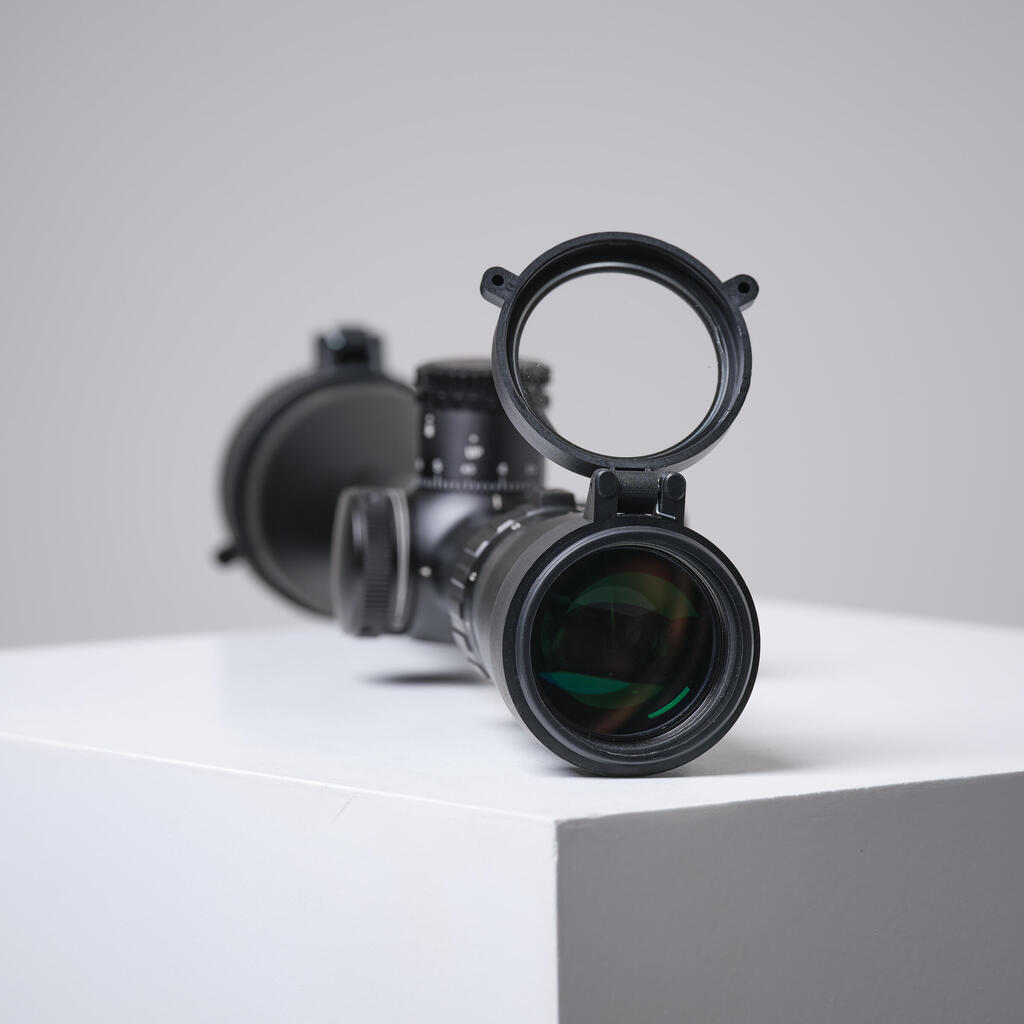

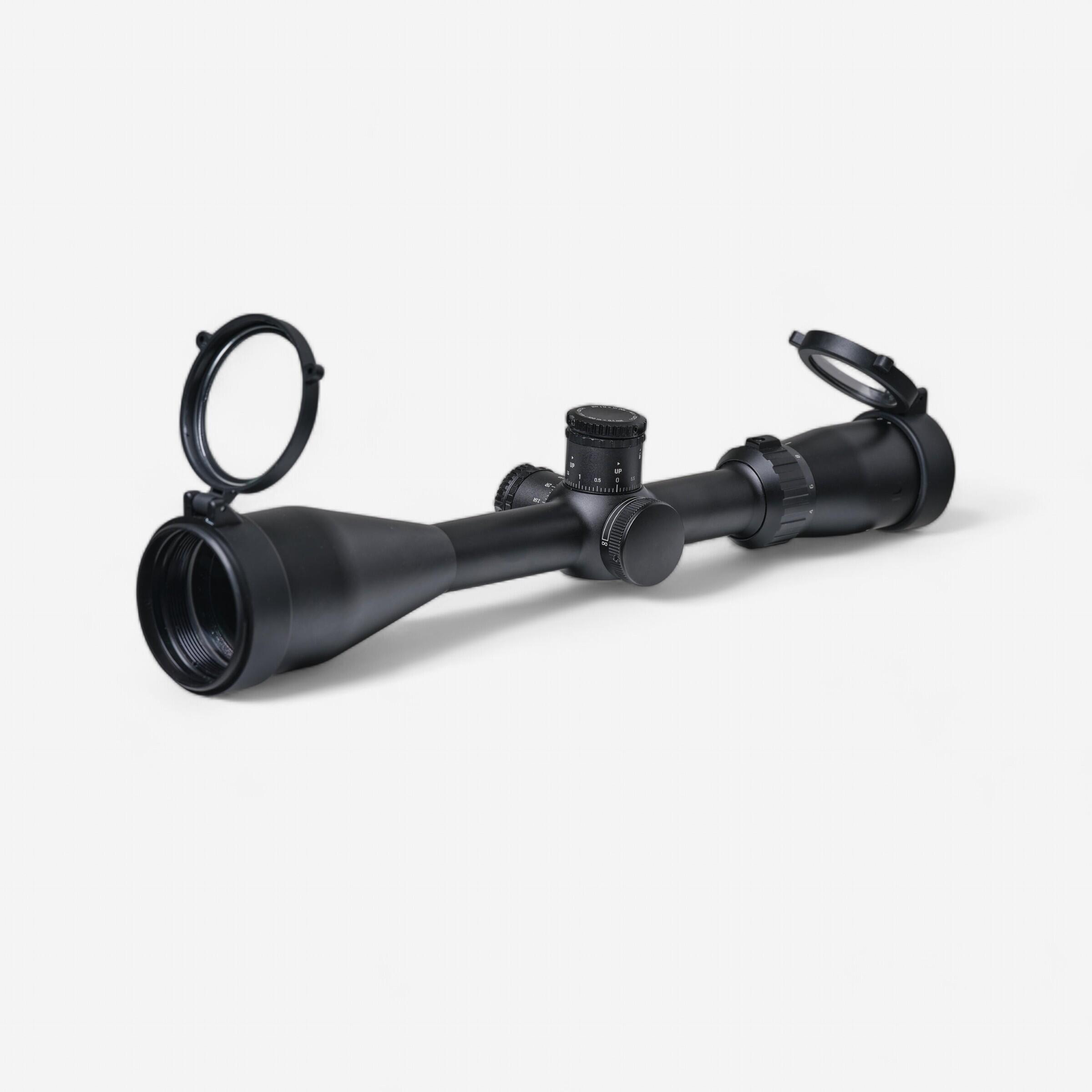

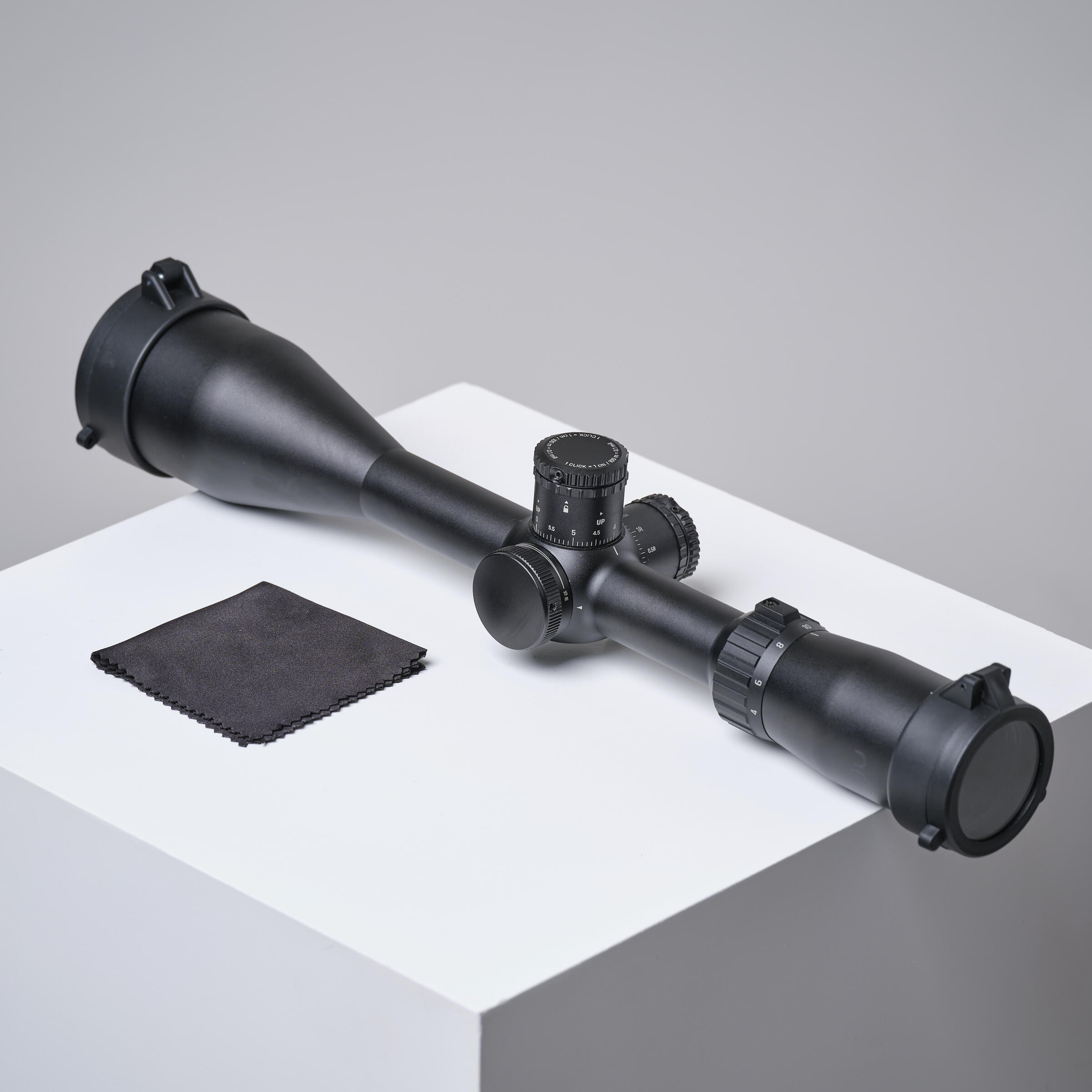

Vsebina kompleta: daljnogled, dva prozorna zaščitna pokrovčka, krpica iz mikrovlaken, imbus ključ.

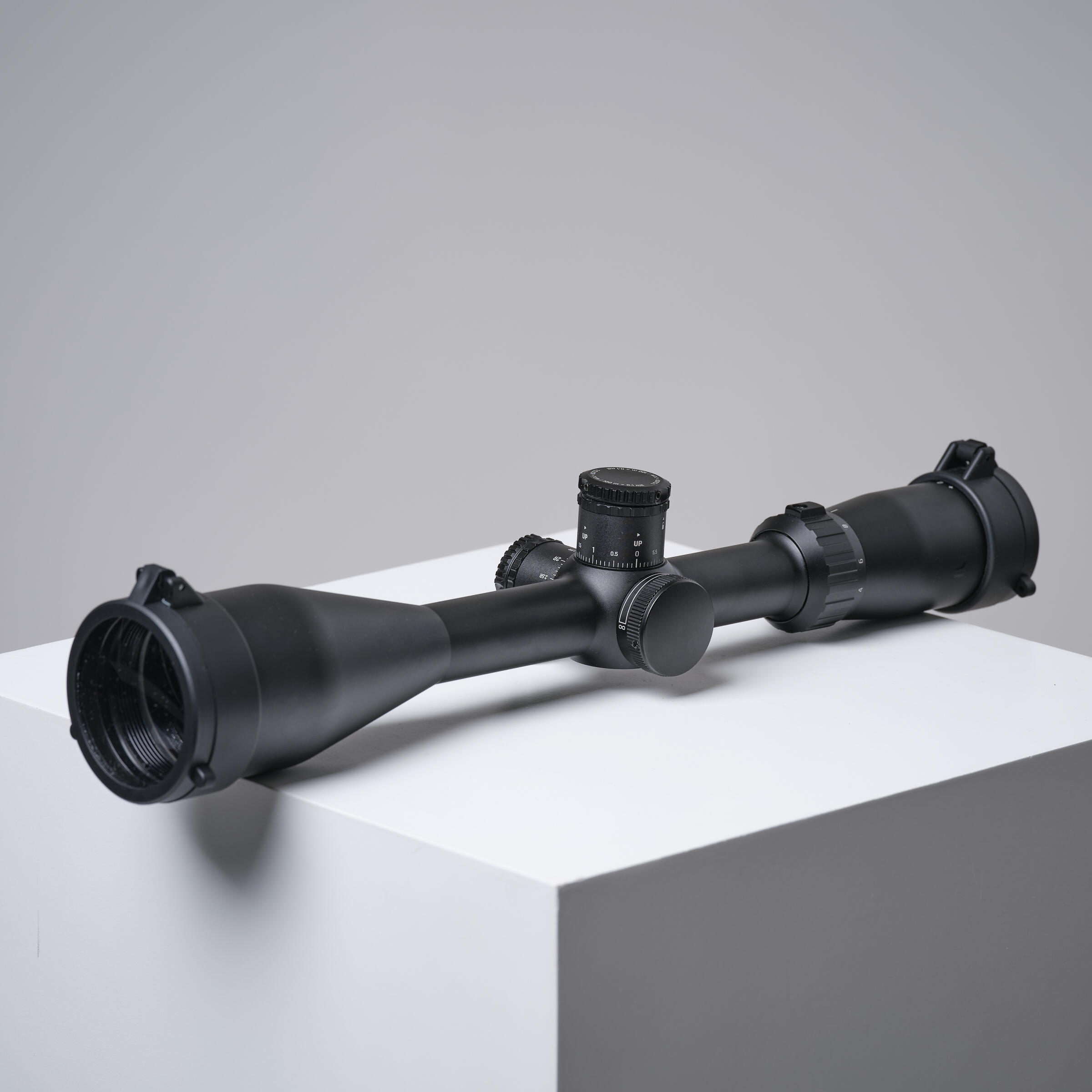

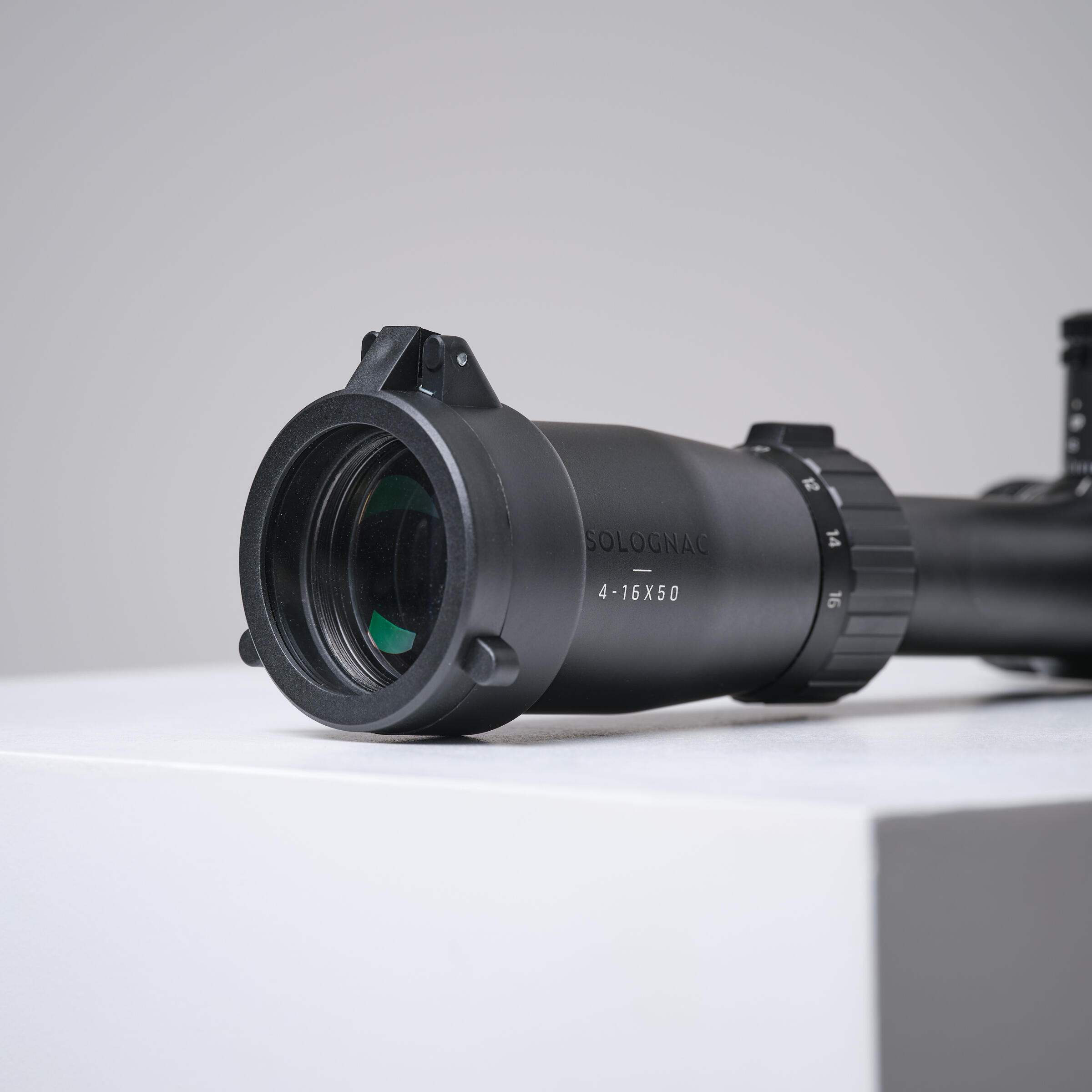

Tehnični podatki daljnogleda
Povečava: prilagodljiva 4- do 16-kratna povečava. Prilagoditev dioptrije okularja. Premer leče: 50 mm. Premer cevi: 25,4 mm.
Dolžina: 355 mm.
Teža: 650 g.

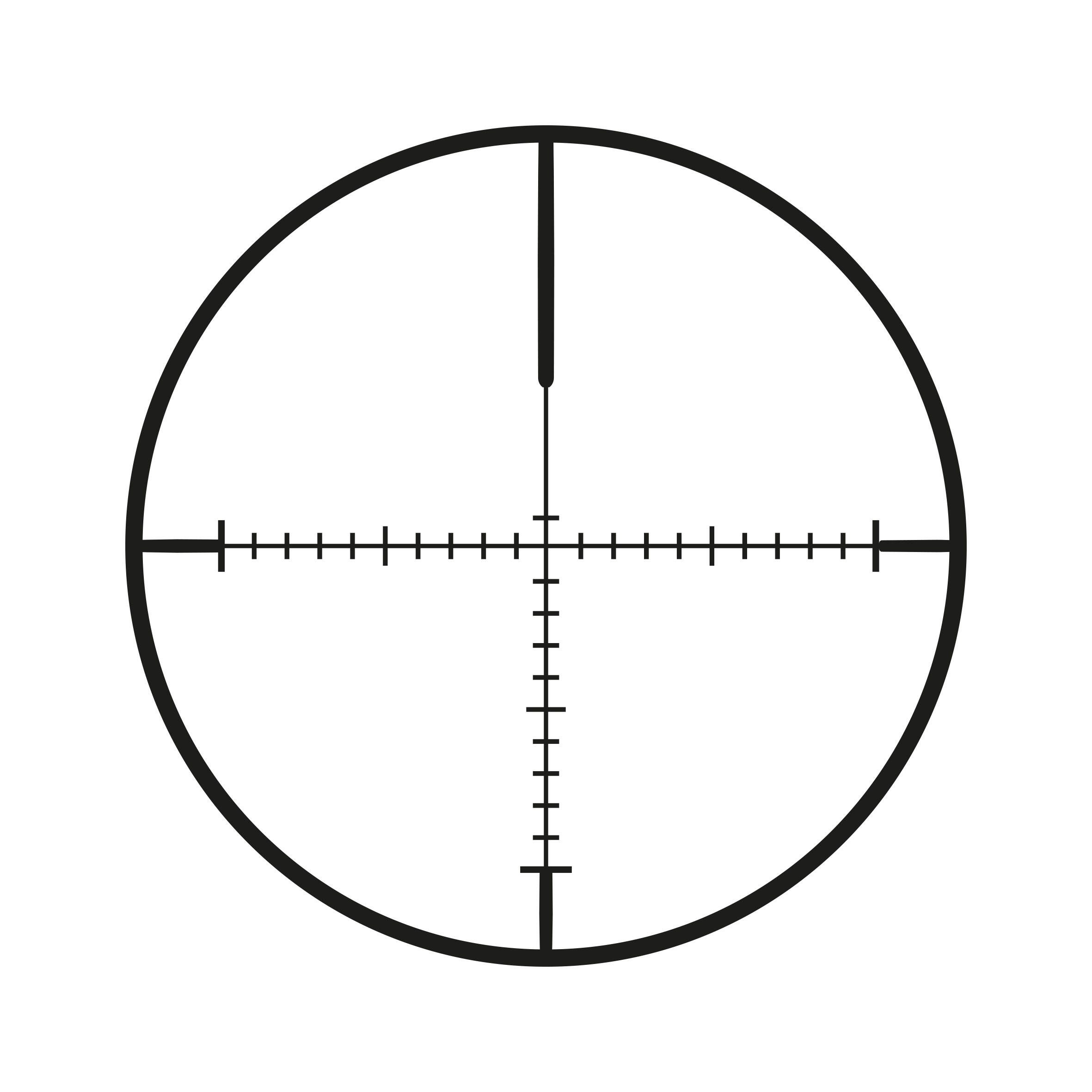

Merilni križ: MIL DOT. Stopnja prenosa: 83 % na 550 nm. Oddaljenost od očesa: od 82 mm do 113 mm (odvisno od povečave). Vidno polje: od 2 m do 7,2 m na 100 m. Prilagodljiva paralaksa od 15 m do neskončno. Zaščita proti rosenju: polnjen z dušikom. Odporen je na vse vremenske razmere.
Podatki o daljnogledu

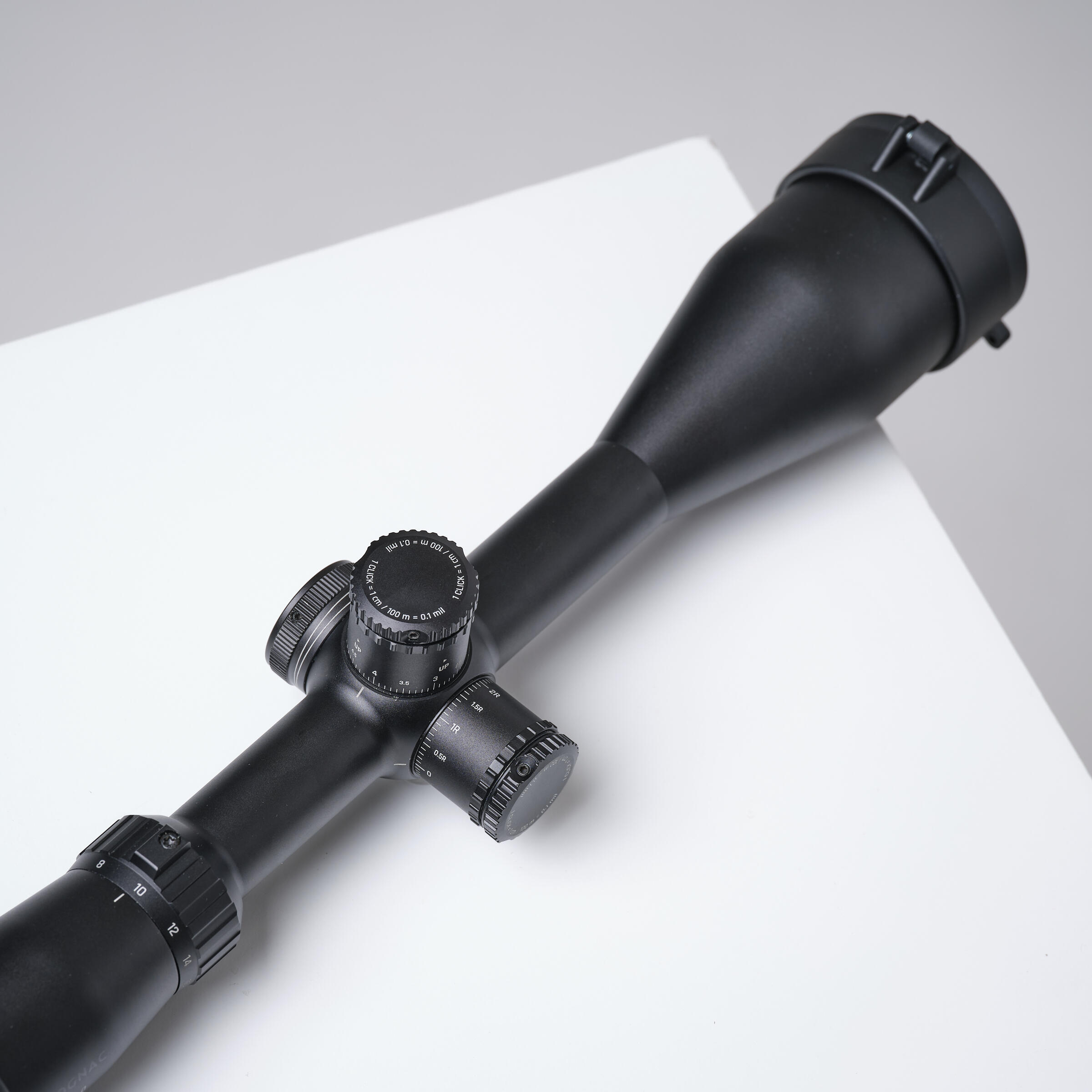

Kupole so v merilu 0,1 MIL, kar ustreza: 1 cm na 100 m na klik, 1 mm na 10 m na klik. Za premik morate kupolo prvo odkleniti tako, da jo potegnete navzven in jo nato obrnete. Vsak obrat kupole ustreza 6 MIL ali 60 cm na 100 m. Stopnja dviga: 11,5 MIL. Enostavna prilagoditev brez orodja.
Nasvet za namestitev daljnogleda
Daljnogled je naprodaj brez obročka za nameščanje. Kupite obročke s premerom 25,4 mm. Daljnogled potisnite v 11-mm vodilo orožja, ga primite in zelo rahlo privijte oba vijaka.
Postavite se za orožje in če dobro vidite, je daljnogled pravilno nameščen.
V nasprotnem primeru premaknite daljnogled v vodilu, da dobite pravilno razdaljo med očesom in okularjem (od 8 cm do 10 cm od očesa).
Prilagoditev daljnogleda glede na vid
Merite v bel zid in opazujte križ na daljnogledu, ki mora biti oster. Če križ ni oster, držite okular (del, ki se nahaja najbližje očesu) in ga počasi zavrtite. Tako boste glede na vaš vid izostrili križ. Ko najdete položaj, kjer je križ dobro izostren, zategnite matico za zaklep, ki se nahaja med kolutom za izostritev in okularjem, ter tako preprečite nenamerno premikanje okularja.
Kako prilagoditi daljnogled točki streljanja?
Odklenite kupolo tako, da jo potegnete. Zgornja kupola omogoča prilagajanje višine (navpične osi) točke zadetka. Označena je z UP in dvigne točko zadetka. Kupola na desni strani daljnogleda omogoča prilagajanje vodoravne osi. Označena je z R (desno) in premakne točko zadetka v desno. Oglejte si tabelo na slikah in poiščite vrednost glede na oddaljenost vaše tarče.
